Quelle est la capacité de débit d'une valve à billes électrique à trois voies?

Salut! En tant que fournisseur de vannes à billes à trois voies électriques, on me pose souvent des questions sur la capacité de débit de ces vannes. C'est un aspect crucial qui peut faire ou casser un système, donc je suis ici pour le décomposer pour vous.

Commençons par les bases. Qu'est-ce que la capacité de débit exactement? Eh bien, c'est simplement la quantité de liquide (comme l'eau, le gaz ou l'huile) qui peut passer par une valve dans un temps donné. Il est généralement mesuré en unités comme les gallons par minute (GPM) ou les mètres cubes par heure (m³ / h).

La capacité de débit d'une vanne à billes électrique à trois voies n'est pas une taille unique - convient à toutes sortes. Il y a plusieurs facteurs qui entrent en jeu, et nous passerons chacun d'eux un par un.

Vanne

La taille de la valve est probablement le facteur le plus évident. Une valve plus grande aura généralement une capacité d'écoulement plus élevée. Pensez-y comme un tuyau. Un gros tuyau peut transporter plus d'eau qu'un petit. Dans le cas des vannes à billes électriques à trois voies, les tailles de vannes sont souvent spécifiées par le diamètre nominal. Par exemple, une vanne de 2 pouces aura une capacité de débit plus élevée qu'une vanne de 1 pouce.

Lorsque vous choisissez une taille de vanne pour votre application, vous devez considérer les exigences globales du système. Si vous avez affaire à un système d'écoulement à volume élevé, une valve plus grande pourrait être nécessaire. Mais si l'espace est limité ou que les exigences d'écoulement sont relativement faibles, une valve plus petite pourrait très bien faire le travail.

Taille du port de balle

La taille du port de balle importe également beaucoup. La balle à l'intérieur de la valve a une ouverture, et cette ouverture détermine la quantité de liquide peut passer. Il existe différents types de ports à billes, tels que le port complet et le port réduit.

Une vanne à billes à port complète a un port à billes de la même taille que le diamètre du tuyau. Cela signifie qu'il y a une restriction minimale dans l'écoulement, ce qui entraîne une capacité d'écoulement élevée. D'un autre côté, une valve à billes à port réduite a un plus petit port de balle. Bien qu'il soit souvent plus efficace, il a également une capacité de débit plus faible en raison de l'augmentation de la restriction du débit.

Conception et configuration de la valve

La conception et la configuration de la vanne à billes électriques à trois voies peuvent affecter la capacité de débit. Il existe différents types de configurations de vannes à billes à trois voies, telles que L - port et port t -.

Une soupape à billes L - Port Three - Way est conçue pour détourner l'écoulement d'une entrée à l'une des deux prises. C'est idéal pour les applications où vous devez basculer entre deux chemins de flux différents. Cependant, ses caractéristiques d'écoulement peuvent être un peu plus complexes par rapport à une valve droite.

AT - Port Three - Way Ball Valve, en revanche, permet des modèles d'écoulement plus flexibles. Il peut mélanger les fluides à partir de deux entrées ou détourner l'écoulement d'une entrée à deux prises. La conception du port t peut avoir un impact sur la capacité de débit, en particulier en ce qui concerne la façon dont les fluides sont mélangés ou détournés.

Propriétés fluides

Les propriétés du fluide traversant la valve jouent également un rôle dans la détermination de la capacité de débit. Des facteurs tels que la viscosité, la densité et la température peuvent tous avoir un effet.

La viscosité est une mesure de la résistance d'un fluide à l'écoulement. Un fluide très visqueux, comme le miel, circulera plus lentement à travers une valve qu'un fluide moins visqueux, comme l'eau. Donc, si vous avez affaire à un liquide à viscosité élevée, vous pourriez avoir besoin d'une vanne avec une plus grande taille ou une conception de port complète pour atteindre le débit souhaité.

La densité est également importante. Les fluides plus lourds peuvent nécessiter plus d'énergie pour se déplacer dans la valve, ce qui peut affecter le débit. La température peut modifier la viscosité et la densité d'un liquide, il est donc important de considérer la plage de température de fonctionnement lors de la sélection d'une vanne.

Chute de pression

La chute de pression est un autre facteur important. Il fait référence à la diminution de la pression lorsque le fluide passe à travers la valve. Une chute de pression élevée peut limiter la capacité de débit. Les vannes avec une surface interne lisse et un chemin d'écoulement bien conçu auront généralement une baisse de pression plus faible, permettant un débit plus élevé.

Lors de la conception d'un système, il est crucial de garder à l'esprit la baisse de la pression. Vous ne voulez pas vous retrouver avec une valve qui provoque trop de chute de pression, car elle peut entraîner des inefficacités et même des dommages au système.

Calcul de la capacité de débit

Le calcul de la capacité de débit exacte d'une vanne à billes électrique à trois voies peut être un peu délicat. Il existe certaines équations et méthodes standard disponibles, mais elles nécessitent souvent une bonne compréhension de la dynamique des fluides et des propriétés spécifiques de la valve et du liquide.

Une approche commune consiste à utiliser la valeur CV de la valve. La valeur CV est une mesure du coefficient d'écoulement de la valve. Il représente le nombre de gallons américains par minute d'eau à 60 ° F qui circulent à travers la valve avec une chute de pression de 1 psi. En connaissant la valeur CV d'une valve et les propriétés de fluide spécifiques et les conditions du système, vous pouvez estimer la capacité de débit.

Cependant, il est important de noter que la valeur CV n'est qu'une approximation, et les conditions mondiales réelles peuvent varier. C'est pourquoi c'est toujours une bonne idée de consulter un expert en valve ou d'utiliser des outils de simulation de flux de fluide basés sur ordinateur pour obtenir une estimation plus précise.

En comparant avec d'autres types de vannes

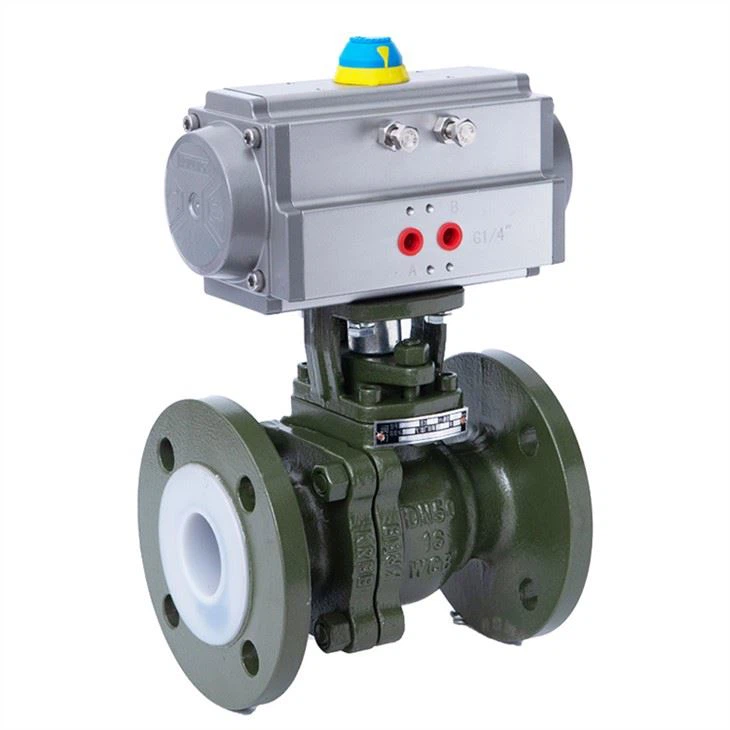

Il est également intéressant de comparer la capacité de débit des vannes à billes à trois voies électriques avec d'autres types de vannes. Par exemple,Balle pneumatique sur la valve horsetBoule pneumatique doublée de fluor sur la vannesont d'autres types de vannes populaires.

Les vannes à billes pneumatiques sont souvent utilisées pour les applications ON - OFF. Bien qu'ils puissent avoir de bonnes capacités d'écoulement, ils pourraient ne pas offrir le même niveau de flexibilité que les vannes à billes électriques à trois voies en ce qui concerne le détournement de débit et le mélange. EtValve à billes à trois voies pneumatiquea une fonction similaire aux vannes à billes électriques à trois voies, mais la méthode d'actionnement est différente. Les vannes électriques offrent un contrôle plus précis, ce qui peut être important pour les applications où un ajustement de débit précis est requis.

Applications réelles - mondiales

Comprendre la capacité de débit des vannes à billes électriques à trois voies est cruciale dans de nombreuses applications mondiales réelles. Dans l'industrie chimique, par exemple, ces vannes sont utilisées pour contrôler l'écoulement de différents produits chimiques. Une vanne à débit élevé peut être nécessaire pour transférer rapidement de gros volumes de produits chimiques.

Dans l'industrie du traitement de l'eau, les vannes à billes électriques à trois voies sont utilisées pour détourner et mélanger les cours d'eau. La capacité de débit doit être soigneusement prise en compte pour assurer des processus de traitement efficaces.

Dans l'industrie HVAC (chauffage, ventilation et climatisation), ces vannes sont utilisées pour contrôler l'écoulement de l'eau chaude et froide ou du réfrigérant. La bonne capacité d'écoulement est essentielle pour maintenir la température et les niveaux de confort souhaités.

Conclusion

Ainsi, comme vous pouvez le voir, la capacité de débit d'une vanne à billes électrique à trois voies est influencée par de nombreux facteurs, notamment la taille de la vanne, la taille du port de balle, la conception de la valve, les propriétés du fluide, la chute de pression, etc. Lorsque vous choisissez une vanne pour votre application, il est important de considérer soigneusement tous ces facteurs pour vous assurer d'obtenir la bonne vanne avec la capacité de débit appropriée.

Si vous êtes sur le marché pour une valve à billes électrique à trois voies et que vous avez besoin d'aide pour déterminer la bonne capacité de débit pour vos besoins, n'hésitez pas à tendre la main. Nous sommes ici pour vous aider à faire le meilleur choix pour votre système. Que ce soit pour un projet à petite échelle ou une application industrielle à grande échelle, nous avons l'expertise et les produits pour répondre à vos besoins.

Références

• Manuels "Mécanique des fluides" pour les principes généraux de la dynamique des fluides
• Manuels techniques du fabricant de soupape pour des données de valve spécifiques et des informations sur les performances
