Comment calibrer une soupape de commande de billes électrique?

En tant que fournisseur de vannes de commande de billes électriques, je comprends l'importance de l'étalonnage approprié pour ces composants essentiels dans diverses applications industrielles. L'étalonnage garantit que la valve fonctionne avec précision, fournissant un contrôle précis sur l'écoulement des fluides ou des gaz. Dans cet article de blog, je vous guiderai tout au long du processus d'étalonnage d'une vanne de commande de balle électrique, partageant des idées précieuses et des conseils pratiques en cours de route.

Comprendre les bases des vannes de commande à billes électriques

Avant de plonger dans le processus d'étalonnage, il est crucial d'avoir une compréhension claire du fonctionnement des vannes de commande de billes électriques. Ces vannes utilisent un actionneur électrique pour faire pivoter une balle avec un trou au centre, contrôlant l'écoulement des supports à travers la valve. La position de la balle peut être ajustée pour réguler le débit, la pression ou la température du fluide ou du gaz traversant le système.

Les vannes de contrôle des billes électriques sont largement utilisées dans les industries telles que le traitement chimique, le pétrole et le gaz, le traitement de l'eau et les systèmes de CVC. Ils offrent plusieurs avantages, notamment des temps de réponse rapide, une grande précision et la capacité de s'intégrer aux systèmes de contrôle automatisés.

Outils et équipements requis pour l'étalonnage

Pour calibrer une soupape de commande de billes électrique, vous aurez besoin des outils et de l'équipement suivants:

• Multimètre: utilisé pour mesurer les signaux électriques, tels que la tension et le courant.
• Gauge de pression: pour mesurer la pression du fluide ou du gaz dans le système.
• Débit: facultatif mais utile pour vérifier le débit à travers la vanne.
• Tourneurs et clés: pour régler les composants mécaniques de la vanne.
• Logiciel d'étalonnage: certains actionneurs électriques peuvent nécessiter un logiciel spécialisé pour l'étalonnage.

Processus d'étalonnage étape par étape

Étape 1: Préparation

• Sécurité d'abord: Avant de commencer le processus d'étalonnage, assurez-vous que la valve est isolée du système et que toutes les sources d'alimentation sont désactivées. Suivez toutes les procédures de sécurité et portez un équipement de protection personnel approprié (EPI).
• Inspecter la valve: Vérifiez la valve pour tout signe de dommage, tels que les fuites, la corrosion ou les composants usées. Remplacez toutes les pièces endommagées avant de continuer par l'étalonnage.
• Passez en revue les instructions du fabricant: Reportez-vous au manuel d'utilisation de la valve ou à la documentation technique pour des instructions d'étalonnage spécifiques et des paramètres recommandés.

Étape 2: configuration initiale

• Connectez les outils: Connectez le multimètre, le manomètre et le débitmètre (le cas échéant) aux ports appropriés de la vanne et du système. Assurez-vous que toutes les connexions sont sécurisées et correctement isolées.
• Pouvoir sur l'actionneur: Allumez la puissance de l'actionneur électrique et permettez-le d'initialiser. Vérifiez l'affichage ou l'indicateur de l'actionneur pour vous assurer qu'il fonctionne correctement.

Étape 3: Réglage zéro et span

• Ajustement zéro: Le point zéro de la vanne correspond à la position entièrement fermée. Utilisez le logiciel d'étalonnage ou le panneau de configuration de l'actionneur pour définir le point zéro. Cela peut impliquer l'ajustement du signal de rétroaction de position pour lire zéro lorsque la vanne est complètement fermée.
• Ajustement de la portée: La portée représente la plage du mouvement de la valve de complètement fermée à complètement ouverte. Pour ajuster la portée, utilisez le logiciel d'étalonnage ou le panneau de configuration de l'actionneur pour définir le signal de rétroaction de position maximale lorsque la vanne est complètement ouverte. Assurez-vous que la portée est définie en fonction des spécifications du fabricant.

Étape 4: linéarisation

• Vérifiez la relation linéaire: La valve doit avoir une relation linéaire entre le signal d'entrée et la position de la valve. Utilisez le logiciel d'étalonnage ou le panneau de configuration de l'actionneur pour générer une série de signaux d'entrée et mesurer les positions de vanne correspondantes. Tracez les résultats sur un graphique pour vérifier la linéarité.
• Ajuster la courbe de linéarisation: Si la valve n'a pas de relation linéaire, vous devrez peut-être ajuster la courbe de linéarisation. Cela peut être fait à l'aide du logiciel d'étalonnage ou du panneau de configuration de l'actionneur. Suivez les instructions du fabricant pour ajuster la courbe de linéarisation jusqu'à ce que la vanne fonctionne linéairement.

Étape 5: Vérification du débit et de la pression

• Vérifiez le débit: Si un débitmètre est disponible, mesurez le débit à travers la vanne à différentes positions. Comparez les débits mesurés avec les valeurs attendues en fonction des exigences du système. Faites tous les ajustements nécessaires à la position de la soupape ou au signal d'entrée pour atteindre le débit souhaité.
• Vérifiez la pression: Utilisez le manomètre pour mesurer la pression en amont et en aval de la valve. Vérifiez la chute de pression sur la vanne et assurez-vous qu'elle se trouve dans la plage acceptable. Si la chute de pression est trop élevée ou trop faible, ajustez la position de la soupape ou les conditions de fonctionnement du système en conséquence.

Étape 6: Final Checks and Testing

• Tests fonctionnels: Une fois l'étalonnage terminé, effectuez un test fonctionnel de la valve. Générez une série de signaux d'entrée et observez la réponse de la valve. Assurez-vous que la valve s'ouvre et se ferme en douceur et que le signal de rétroaction de position reflète avec précision la position de la valve.
• Documentation: Enregistrez toutes les données d'étalonnage, y compris les paramètres de zéro et de portée, la courbe de linéarisation, les débits et les mesures de pression. Gardez cette documentation dans le dossier pour référence et maintenance futures.

Dépannage des problèmes d'étalonnage communs

Pendant le processus d'étalonnage, vous pouvez rencontrer des problèmes courants. Voici quelques conseils de dépannage:

• Rétroaction de position inexacte: Vérifiez les connexions de câblage entre l'actionneur et le capteur de position. Assurez-vous que le capteur de position est correctement calibré et fonctionne correctement.
• Opération non linéaire: Si la valve ne fonctionne pas linéairement, vérifiez les paramètres de la courbe de linéarisation. Assurez-vous que la plage de signal d'entrée et la plage de position de la soupape sont correctement calibrées.
• Fuite: Si la valve fuit, vérifiez les joints de soupape et les joints pour les dommages. Remplacez tous les joints et joints usés ou endommagés.

Autres produits de vanne connexes

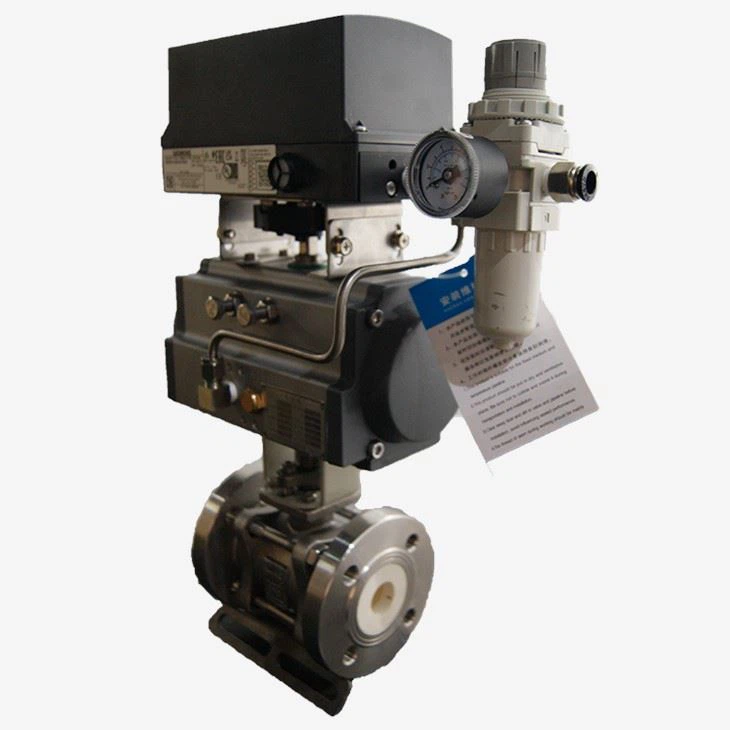

En plus des vannes de commande à billes électriques, nous proposons également une gamme d'autres vannes de commande de haute qualité, notammentVanne rotative excentrique pneumatiqueetValve de commande de billes doublées en fluor pneumatique. Ces vannes sont conçues pour répondre aux exigences spécifiques des différentes industries et applications, fournissant des solutions de contrôle des flux fiables et efficaces.

Contactez-nous pour l'achat et la consultation

Si vous êtes sur le marché pour une vanne de commande à billes électriques ou toute autre vanne de contrôle, nous sommes là pour vous aider. Notre équipe d'experts peut vous fournir des informations détaillées sur les produits, un support technique et des solutions personnalisées pour répondre à vos besoins spécifiques. Que vous soyez une petite entreprise ou une grande entreprise industrielle, nous nous engageons à fournir les produits et services de la plus haute qualité à des prix compétitifs.

Pour plus d'informations sur notreVanne de commande à billes électriqueEt d'autres produits, n'hésitez pas à nous contacter. Nous sommes impatients de vous entendre et de travailler avec vous sur votre prochain projet.
